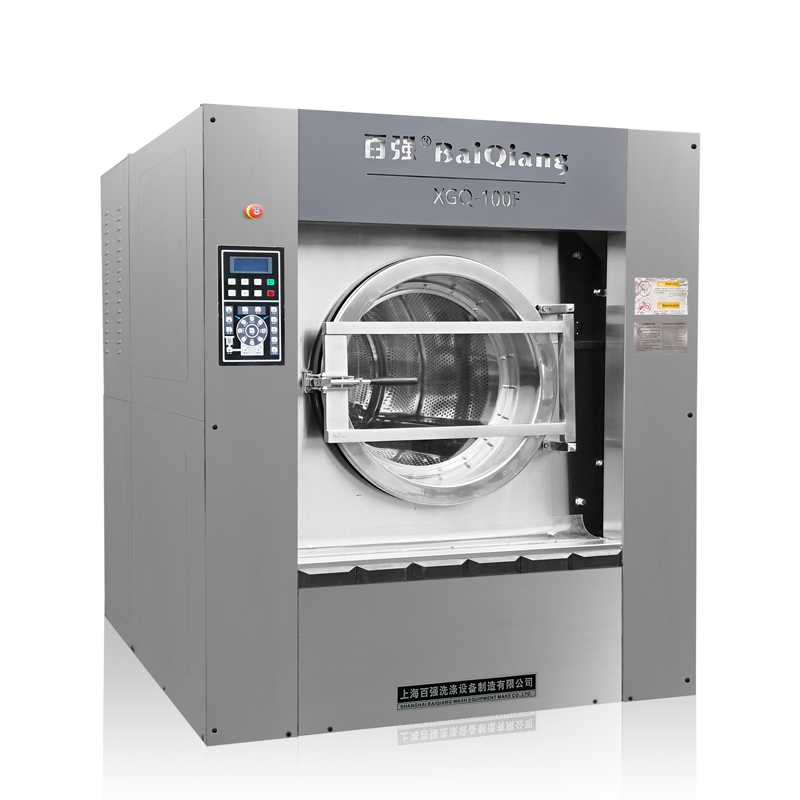

工业洗衣机的控制器与内外缸的设计

　　现在的工业洗衣机普遍采用的是以控制程序为主，另外配有水位、排水、漂洗、主洗、时间控制等手动按钮相结合的控制方式。其中控制程序控制的有主要控制进水阀、电动机、排水电磁铁、等负载部件的通断，实现进水、洗涤、排水、漂洗、脱水等程序控制。

　　大型工业洗衣机的控制器主要包括负载驱动电路、按键输入电路和显示电路、安全开关和水位开关输入电路以及保护电路这四大电路，具体的功能如下：

　　负载电路：又称强电控制电路，是控制交流380V电压通断的电路。该电路电源端接380V电源，输出端与负载部件相接。

　　按键输入电路和显示电路：此电路是大型水洗设备操作指令输入电路。按键按一定矩阵排列，按动不同的按键时，由该键所在行的接口将信号输入到微处理器CPU中，由CPU识别按键的功能并调出存储器中的数据，经微处理器的输出接口输出控制信号。

　　安全开关和水位开关输入电路：作用是把开关通断状态的信息输送给微处理器，以使微处理器对运转程序进行控制。

　　保护电路：计算机控制大型水洗设备在洗涤过程中设有硬件自动保护和软件自动保护。

　　对全自动滚筒式工业洗衣机而言，盛水桶也是外筒，一般用优质钢板经卷制、冲压、滚焊、电焊成型，最后做防锈处理而成。外筒由外筒后盖和外筒筒圈焊接而成。外筒既用来盛放洗涤液，又用来支撑双速电动机、加热器、温度继电器、配重块、减振器等部件。

　　所以，工业洗衣机的外筒必须有足够的强度和刚度。为此，在外筒前后端盖上都冲有凹陷和凸筋，起加强作用。外筒由外筒前盖、外筒密封圈、外筒扣紧环等组成封闭的盛水桶，筒口由门异形密封圈与外箱体连接。

　　工业洗衣机中洗涤筒又称为滚筒内筒，是对织物进行洗涤、漂洗和脱水的运转部件，一般由抛光不锈钢板卷制而成。内筒的四周壁上布满圆孔，圆孔自内向外冲刷，翻边向外，内壁光滑，以防洗涤时损伤织物。在滚筒内壁沿轴向有6条凸筋，在洗涤过程中其举升织物的作用，又称举升筋。举升筋的高度一般为85—95毫米，其横截面为等边三角形，尖角连接处及尖角处成圆角，光滑过渡。

　　由此可见，提高洗净性能的重要途径是改变工业洗衣机内筒的凸筋的结构，提高机械力。内筒的径深比（内筒直径与深度之比）对织物跌落有直接影响。直径过小，跌落距离就小，洗涤效果差；若直径过大，将造成洗衣机不合比例增大。
